两款全新的eDesign Suite NFC/RFID计算器为开发标签和读取器赋能

发布时间:2022-06-22   点击:   发布来源:


意法半导体在 eDesign Suite软件套件中发布了两款新的 NFC/RFID 计算器。eDesignSuite 是一整套易于使用的设计辅助实用程序,可帮助您使用各种 ST 产品简化系统开发流程。UHF Link Budget链路预算工具可帮助设计人员确定RFID 读取器的通信距离。NFC Tuning Circuit调谐电路让工程师能够优化基于ST25R3911B 或 ST253916的NFC 读取器设计。这个两个工具可以提高非接触式应用开发优化工作的可及性,让企业、学生和爱好者都能参与射频系统的设计和开发。这两个网络应用程序还提供简单直观的用户界面,在用户输入参数和运行模拟组件后,就可获取原理图,并且预估性能。许多开发团队在设计射频电路时使用含有最常用公式的电子表格。NFC/RFID 计算器类似于这些 Excel 电子表格,不同的是采用开放式格式并具有高级用户功能。

eDesign SuiteNFC/RFID计算器是什么?

eDesign Suite软件工具可以减少设计障碍,让电路设计变得更加直观。在这些工具中,有些解决方案可以简化电源设计,还有一些提供热电模拟或信号调理设计工具。在用户输入关键参数后,软件将会提供原理图或其他设计建议。有许多实用工具可以帮助团队找到适合的产品并制定物料清单,其中一些还提供图表或控制台,以便模拟工况或器件行为。最近,意法半导体大幅改进了网络实用工具软件,更新后的软件响应速度更快,功能更加直观易懂。我们还在 PSpice中添加了导出功能,方便将 eDesign Suite 集成到更多工作流程中。

NFC 电感计算器是什么?

▲电感计算器

自 eDesign Suite软件问市以来,NFC 电感计算器是其强大的实用程序之一,这个表格有利于为读取器和标签设计天线,即使用户不用意法半导体的元器件,也可以用这个表格,因为渴望帮助整个社区是我们开发NFC/RFID 计算器背后的一个核心原则。无论是协助研究人员,还是帮助工程师开发产品,NFC 电感计算器都有助于提高非接触式解决方案的开发速度和成效。简而言之,只要用户输入天线的几何值,软件就能算出预计电感。电感是计算天线谐振频率的一个关键参数,如果天线参数可能导致计算错误,软件将会弹出提醒信息。

NFC调谐电路是什么?

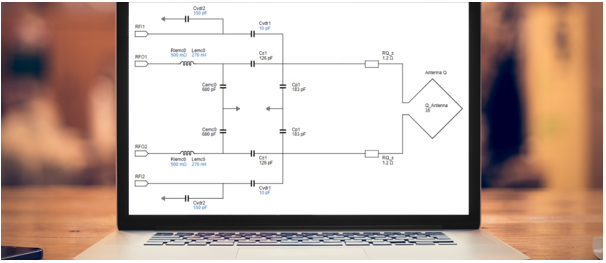

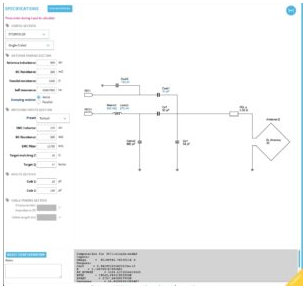

▲调谐电路

NFC调谐电路软件最初是可以从我们的网站下载的。为了让更多人有机会用这个工具,意法半导体把它改成了网络应用程序,并将添加到 NFC/RFID 计算器中。用户选择与设备匹配的 ST25R39xx 和单端或差分等配置类型,软件工具就会输出相关的匹配网络。电路原理图包括所需的电容器和电阻器。用户还可以微调性能,控制台将会提供性能数据。因此,NFC 调谐电路解答了工程师在做产品现场测试前需要解决的许多问题。此外,开发人员还可以采用逆向工作法开发新产品,先定义目标阻抗,然后查看需要哪些元器件。

UHF Link Budget是什么?

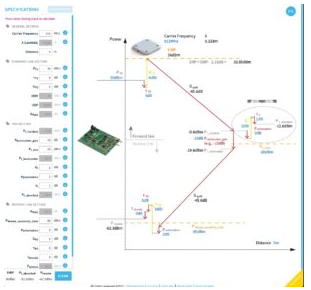

▲链路预算

UHF Link Budget链路预算是一个新的 UHF RFID 计算器,它可以帮助开发人员确定标签和读取器之间的通信距离。测量准确度与许多变量有关,包括天线特性、标签类型以及其他参数规格。此外,当开发人员输入他们想要的通信距离,向导程序就能计算出硬件要求。例如,如果需要大约 3 米的可靠通信距离,工程师应该在程序中输入 6 米,预留一些裕量,然后确定设计原型与UHF Link Budget的计算结果是否匹配。按照北美的法规要求,默认载波值是915 MHz,但是开发人员也可以将默认频率改为当地法定频率。
